一款支持多协议快充输入的15W大功率无线充解决方案

一款支持多协议快充输入的15W大功率无线充解决方案
来源:云汉芯城 时间:2023-01-17

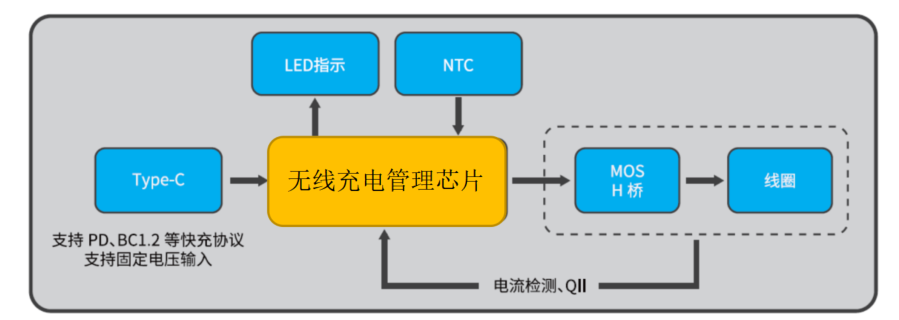

概述

SG-WX-CHM15W是我司针对手机、耳机、智能手表(苹果手表除外)等电子设备设计的一款大功率无线充,最大功率可达15W。本方案可支持苹果系列及安卓系列等符合WPC QI标准手机无线充电,其在充电过程中具有快充标志、充电效率高,温升低等特点。主要适用于无线充底座、台灯、床头柜、办公桌、无线充电宝等各类运用场景,板子外框可以根据实际需求定制。


方案特点

支持5V-12V输入电压

支持5W、7.5W、10W、15W无线充电输出功率

输入支持PD2.0、BC1.2等多种快充协议

支持半桥、全桥输出模式

内部集成硬件过压、欠压、过温保护

内部集成电流检测差分运放,硬件过流保护

内部集成FSK/ASK解调模块,外部器件只需少量阻容

支持静态、动态FOD检测

支持NPO、CBB、X7R电容,使用NPO电容时效率可达85%

独立2路LED状态指示灯

典型静态功耗25mW



实际应用

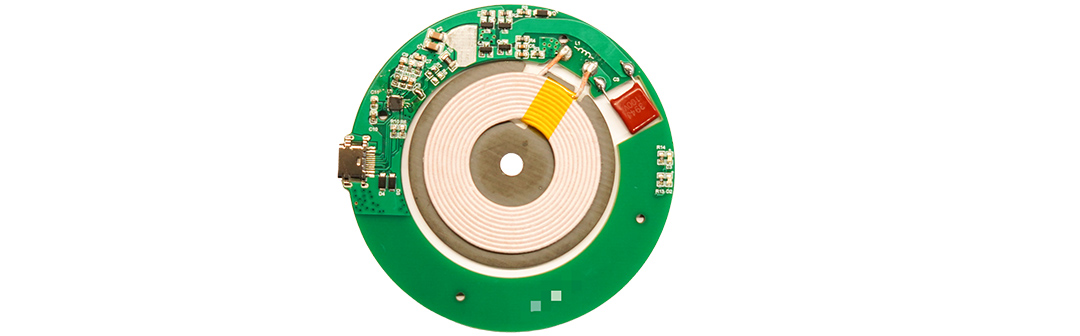

1. 单无线充底座应用方案

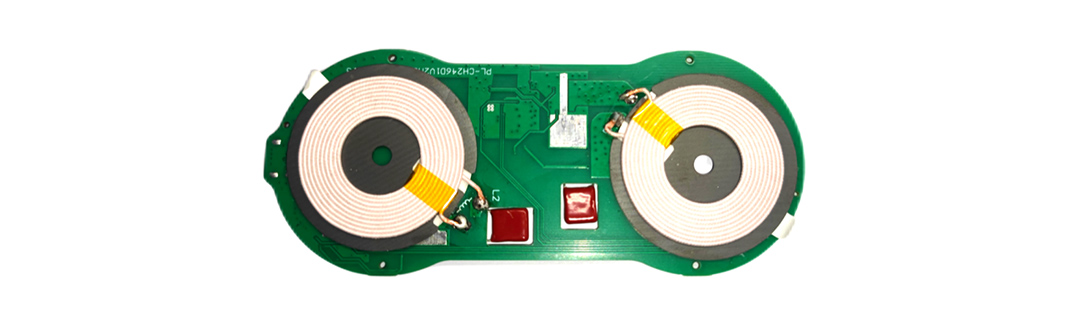

2. 双无线充底座应用方案

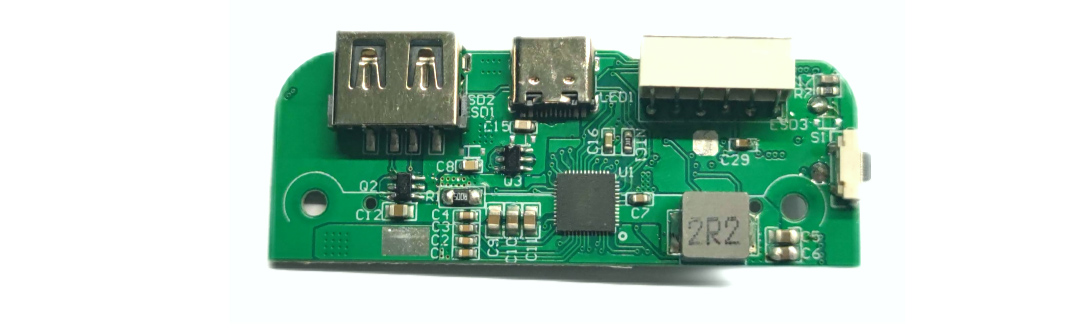

3. 无线充电宝应用方案

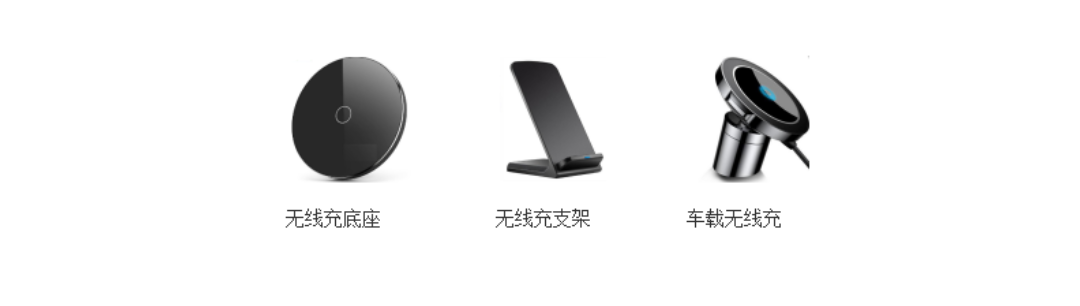

4. 其他场景应用
